一、产品介绍

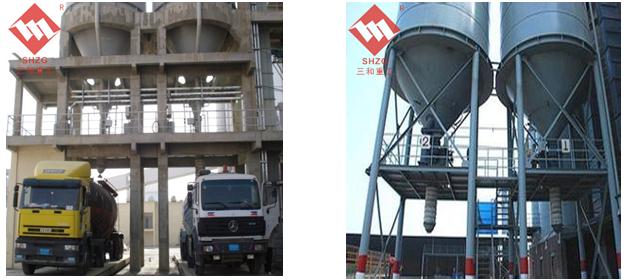

    电厂粉煤灰散装机(干灰散装机)主要用于发电厂粉煤灰的散装和水泥厂水泥散装,主要特点与一般的散装机不同,物料跟牵引机构完全隔离,提高设备的运转率及耐用性,也更利于设备作除尘处理,本设备与卸料器,输送斜槽,振动料斗等给料设备配套的全自动散料装车,装船设备,配有全自动控制系统,工作全过程处于封闭状态,有效地防止粉尘外逸。

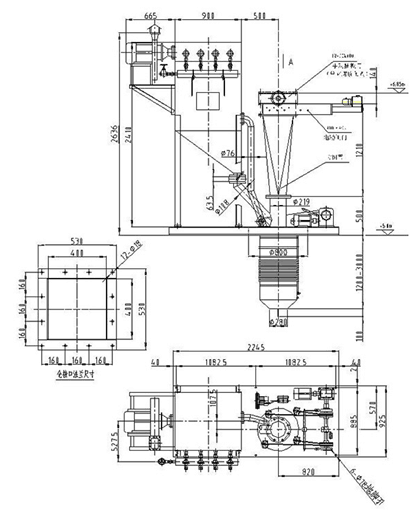

二、粉煤灰散装机示意图

三、主要结构及工作原理
1、可伸缩散装机,可伸缩散装机由传动支架、卷扬机构、传动装置、松绳机构、槽钢座、料位计、吸尘风机、下料管、吸尘管、散装头。物料通过下料管靠自重流入料罐,下料管与吸尘管间灰尘经吸尘风机排入受尘袋或灰库。下料管与吸尘管是可伸缩管,借助其下降、上升,散装头的升降是通过卷扬机传动系统,及其安全控制装置、松绳机构来实现的。
2、干灰散装机下降头外衬橡胶层,与罐车密封严密。
3、下降头为双锥式结构,提升后将下料口自动封闭。
4、料位计采用原装进口的固体音叉限位开关,质量好,灵敏准确可靠。
四、技术规格参数

项 目
SZJ-100A
SZJ-150A
SZJ-200A
装卸能力t/h
100
150
200
下料管直径Φmm
219
273
325
吸料管直径Φ
400
400
400
散装头行程mm
1300~3000
散装头升降速度m/min
6.6
6.6
6.6
外型尺寸(长×宽×高)mm
2286×1050×900
