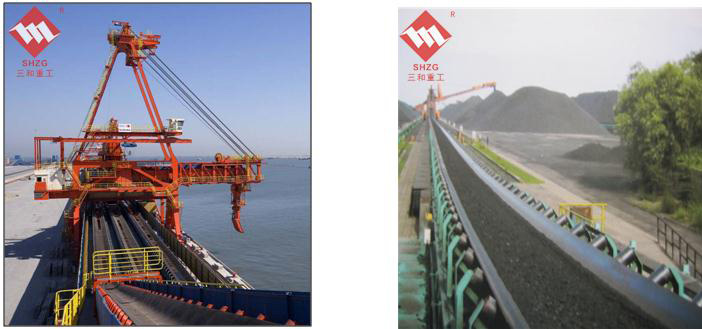

一、产品介绍
DTⅡ型固定带式输送机是目前国内统一设计的通用系列产品,其主要参数及性能均符合ISO国际标准,广泛用于冶金、煤炭、港口、电力、建材、化工、石油等各行业。由单机或多机组合成运输系统来输送物料,可输送密度为500—2500kg/m3的各种散状物料及散件物品。
本系列输送既可满足水平输送的要求,也可采用带凸弧、凹弧段于直线段组合的输送形式。输送及允许输送的物料块度取决于带宽、带速、槽角和倾角。各种带宽适用****块度,本系列推荐按表1选用。
表1 各种带宽适用的****块度 mm
带 宽 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
****块度 |
100 |
150 |
200 |
300 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
二、技术规格参数
本系列带速范围为0.8—6.5m/s,其中常用值为0.8—5.0m/s。带速、带宽与匹配能力见表2。
表2 带速、带宽与匹配能力的匹配关系
带宽mm |
带速m/s |
0.8 |
1.0 |
1.25 |
1.6 |
2.0 |
2.5 |
3.15 |
4.0 |
4.5 |
5.0 |
5.6 |
6.5 |
输送能力m3/h |
500 |
69 |
87 |
108 |
139 |
174 |
217 |
|
|
|
|
|
|
650 |
127 |
159 |
198 |
254 |
318 |
397 |
|
|
|
|
|
|
800 |
198 |
248 |
310 |
397 |
496 |
620 |
781 |
|
|
|
|
|
1000 |
324 |
405 |
507 |
649 |
811 |
1014 |
1278 |
1622 |
|
|
|
|
1200 |
|
593 |
742 |
951 |
1188 |
1486 |
1872 |
2377 |
2674 |
2971 |
|
|
1400 |
|
825 |
1032 |
1321 |
1652 |
2065 |
2602 |
3304 |
3718 |
4130 |
|
|
1600 |
|
|
|
|
2186 |
2733 |
3444 |
4373 |
4920 |
5466 |
6122 |
|
1800 |
|
|
|
|
2795 |
3494 |
4403 |
5591 |
6291 |
6989 |
7829 |
9083 |
2000 |
|
|
|
|
3470 |
4338 |
5466 |
6941 |
7808 |
8676 |
9717 |
11277 |
2200 |
|
|
|
|
|
|
6843 |
8690 |
9776 |
10863 |
12166 |
14120 |
2400 |
|
|
|
|
|
|
8289 |
10526 |
11842 |
13158 |
14737 |
17104 |
注:1.输送能力系按水平运输,动堆积角20度,托辊槽角为35度计算的;2.表中带速4.5m/s、5.6m/s为非标准值,一般不推荐使用。
表3 传动型式与传动功率的关系
传动型式 |
功率范围KW |
备注 |
弹性联动轴器直接传动 |
2.2~37 |
功率≤200KW时电压为300V
功率≥220KW时电压为6000V |
Y系列电机加液力偶合器 |
45~315 |
电动滚筒直接传动 |
2.2~55 |
绕线式电机 |
220~800 |
三、带式输送机的典型布置
表4 承载分支托辊间距
松散密度kg/m3 |
带宽mm |
500、600 |
800、1000 |
1200、1400 |
托辊间距mm |
≤1600 |
1200 |
1200 |
1200 |
>1600 |
1000 |
1000 |
1000 |
