一、产品介绍
    TD75型通用固定式带式输送机(简称TD75型)输送量大,结构简单,维护方便,成本低,通用性强等优点而广泛地用于冶金、煤炭、交通、建材、矿山、化工、港口等部门,用来输送散状物料或成件物品。跟据工艺要求可以布置成水平或倾斜的型式。
    TD75型带式输送机锁输送的物料的温度在50℃以下,环境温度在+40℃~-25℃之间。对于有防爆、防水、防腐蚀及耐热、耐寒等特殊要求的场合,应另行采取相应的防护措施。
二、技术规格参数
    TD75型带式输送机输送物料的容量在2.5T/M3以下。
    本系列按带宽可分为:500、650、800、1000、1200、1400mm六种规格。
    按带速可分为:0.8、1.0、1.25、1.6、2.0、3.15、4.0m/s等八种。
表中的输送量是在物料容量r=1.0t/m3、输送机倾角0°~7°、物料动堆积角为30°的条件下计算得来的。
承载托
带 速(m/s)
带 宽 (mm)
500
650
800
1000
1200
1400
输 送 量 Q(t/s)


0.8
78
131
-
-
-
-
1.0
97
164
278
435
655
891
1.25
122
206
348
544
810
1115
1.6
156
264
445
696
1048
1427
2.0
191
323
546
853
1284
1748
2.5
232
391
661
1033
1556
2118
3.15
-
-
824
1233
1858
2528
4.0
-
-
-
-
2202
2996

0.8
41
67
118
-
-
-
1.0
52
88
147
230
345
460
1.25
66
110
184
288
432
588
1.6
84
142
236
368
553
753
2.0
103
174
289
451
677
922
2.5
125
211
350
546
821
1117

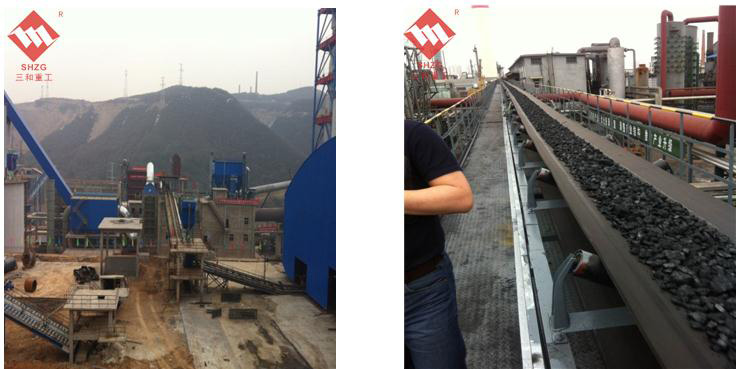

精品案例
