一、产品介绍

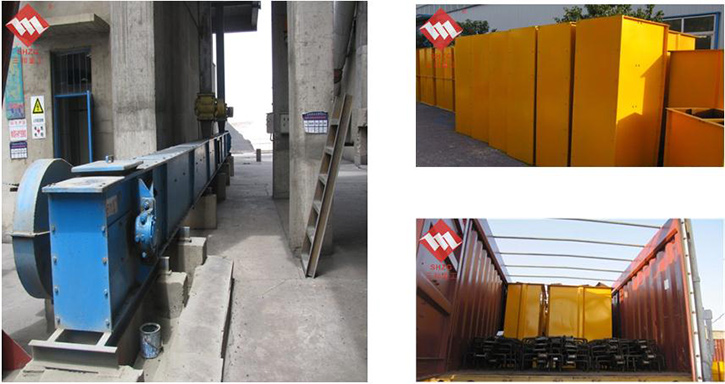

 FU型链式输送机系引进日本和台湾的****技术制造成的一种用于水平或倾斜(≤15°)输送粉状、粒状物料的产品,广泛用于建材、建筑、化工、火电、粮食、矿山,机械、冶炼、交通、港口和运输等行业。
二、性能特点
1、输送能力大,允许在较小的空间内输送大量的物料,输送量达6~600m3/h。
2、输送能耗低,与螺旋输送机相比节电50%。
 3、密封性能好,全密封的机壳对环境污染小。
4、使用寿命长,输送链用合金钢材经****热处理手段加工而成,正常寿命>5   年,链上滚子寿命≥2~3年。
5、节省费用,节电且耐用,维修少,降低消耗,提高效益。
6、工艺布置灵活。可水平或爬坡(≤15°)。
三、标记示例
四、技术规格参数
表1
型号
槽宽
mm
理想
粒度
mm
10%****
粒度
mm
****
输送
斜度
最适输送量m3/h
物料
湿度
链条速度m/min
10
12
13.5
15
16
20
25
FU150
150
<4
<8
≤15o
6-9


9-13

12-18
15-23
≤5%
FU200
200
<5
<10
12-16


18-24

24-32
30-40
FU270
270
<7
<15
21-30
25-36
28-40
31-45
34-78
42-60
52-75
FU350
350
<9
<18

40-56

54-75

72-100
90-125
FU410
410
<11
<21

55-80

70-100

95-130
105-150
FU500
500
<13
<25

80-110

105-145

140-200
160-225
FU600
600
<15
<30

115-160

150-210

200-290
230-300
倾斜输送时的折扣系数η值见表2

表2
倾角(o
2.5~5
2.5~5
5~7.5
7.5~10
10~12.5
12.5~15
η
0.95
0.95
0.9
0.85
0.85
0.7
注:当输送机倾斜放置时,输送量将减少,这时实际输送能力为表1的数值乘以折扣系数η值。

输送水泥生熟原料和成品粉料的最适链速表见表3
表3
物 料
生料细粉或水泥制品
熟料细粉或水泥制品
生料或熟料
粗粉回料
湿 度
33<60
60-120
33-60
60-120
最适链速m/min
15-20
10-13.5
10-12
10
****链速m/min
25
15
13.5
12
