一、产品介绍

 NSE系列高速板链斗式提升机是我公司引进国外同类产品****技术开发的一种新型垂直提升设备。在各工业国家,这类产品被广泛用于提升粉状和小颗粒状物料。

 NSE系列高速板链斗式提升机共有九种基本型号:NSE100NSE200NSE300NSE400NSE500NSE600NSE700NSE800NSE1000,每种型号根据输送物料的不同,选择不同的提升速度,****提升速度≤70m/min,****提升高度65m。另外,我公司还可根据用户要求设计输送量介于上述型号之间的扩展型号。

二、性能特点

1、输送能力大:该系列提升机是国内向尖提升机中相近结构尺寸输送量****的提升机,提升量100-1000m3/h

2、驱动功率小:采取流入式喂料,诱导式卸料,大容量的料斗密集型布置。在物料提升时,几乎无回料和挖料现象,因此无效功率少,比环链提升机节省功率30%

3、使用寿命长:提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象,本机在设计时保证物料在喂料、提升和卸料时少有散落,减少了机械磨损。采用板链式高强度耐磨输送链,在延长了链条和料斗的使用寿命。正常使用下,输送链使用寿命延长3年。

4、提升高度高:该系列提升机不用料斗挖料、运行平稳,且采用了板链式高强度链条,因此可达较高的提升机高度,最高可达65米。

5、提升范围广:这类提升机对物料的种类、特性要求。不仅能提升一般和粉料、小颗粒料,而且可提升磨琢性较大的物料和温度≤200℃。

6、运行可靠性好:****的设计原理和加工方法,保证了整机运行的可靠性,操作、维修方便,易损件少。无故障时间超过2万小时。

7、结构刚性好,精密高:机壳经折边和中间压凸,经焊接后,刚性好且外观漂亮。

8、 密集性好:环境污染少

9、综合成本低:由于节能和维修少,使用成本低。

三、技术规格参数

提升量(m3/h

料斗容积(L/m3

填充率(%

链速(m/min

物料****块度(mm)占百分比(%

10

25

50

75

100

NSE100

170

72.5

60

65.4

35

30

20

15

10

NSE200

230

96.8

60

65.4

35

30

20

15

10

NSE300

308

120.8

63

65.4

35

30

20

15

10

NSE400

360

141.5

65

65.4

50

40

30

25

20

NSE500

480

188.2

65

65.4

50

40

30

25

20

NSE600

600

240

65

66

50

49

30

25

20

NSE700

700

280

65

66

65

60

40

35

30

NSE800

800

320

65

66

65

60

40

35

30

NSE1000

1000

391

65

66

65

60

40

35

30

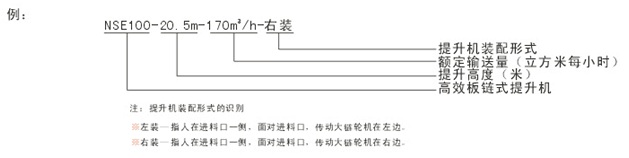

四、标记示例

五、结构

NSE板链式提升机由运行部件、驱动装置、上部装置、中部机壳下部装置组成。
运行部件—由料斗和高强度板链组成。

驱动装置—由驱动平台、驱动组合、传动链组成。驱动组合通常由ZSY硬齿面减速机、YOX液力偶合器、Y系列电机、检修用XWD减速机、手动离合器(或电磁离合器)组成。
驱动装置分左装和右装两种。分别与提升机左、右装对应。
左装:面对进料口一侧,驱动装置组合和传动链在机壳左侧。
右装:面对进料口一侧,驱动装置组合和传动链在就机壳右侧。
上部装置—由上部机壳(安装有轨道)、上罩、卸料口(装有防回料板)、头轴装配、逆止器等部件。
中部机壳—分为与上部装置联接的带支撑首节中间节、带检视门中间节、标准中间节(均为3.0米高)、和1米、1.5米高的非标准中间节,使得提升机能以0.5米一档来获得不同的高度。
下部装置—包括下部机壳、进料口、尾轴装置、张紧装置,并有旋转探测仪、粒位开关供选配。

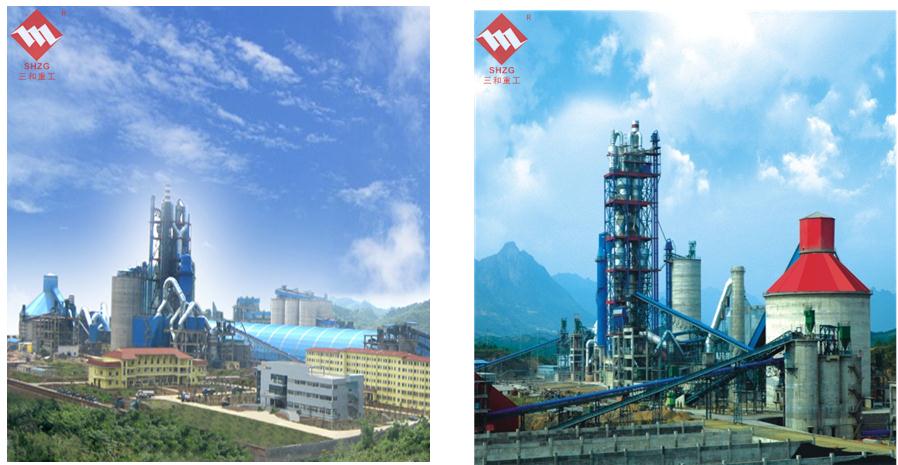

精品案例
